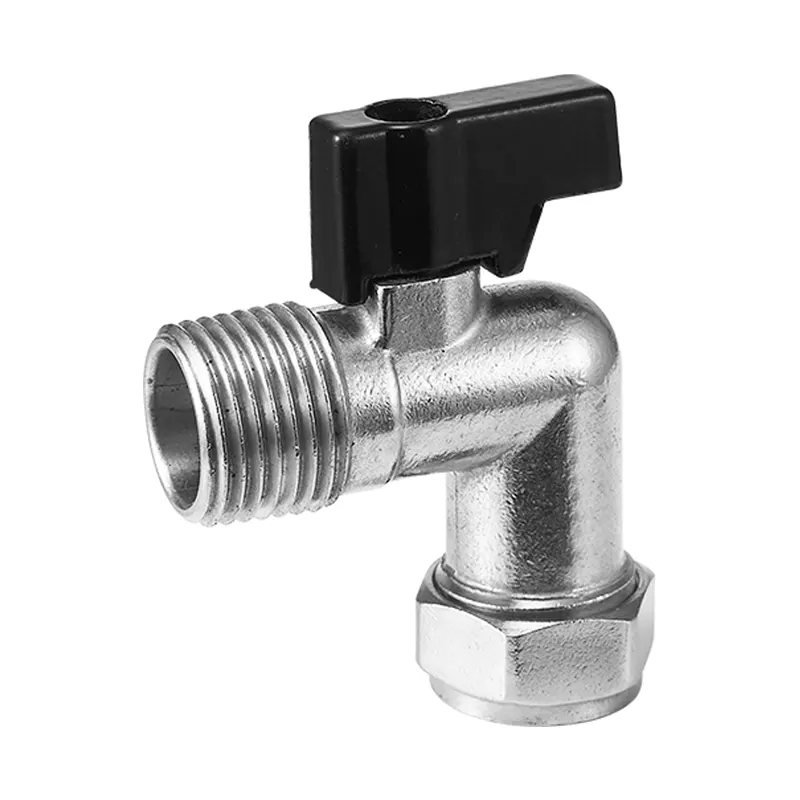

Miért ideális a külső menetes 90°-ban hajlított, teljes sárgaréz golyóscsap kompakt csővezeték-elrendezésekhez?

Amikor a tervezők olyan csővezetékeket kezelnek, amelyek 90 fokos irányváltást és független elzárási vezérlést igényelnek,Külső menet 90°-ban hajlított teljes sárgaréz golyóscsapkét funkciót egyesít egyetlen egységbe. A hagyományos csővezeték-megoldások gyakran egy szabványos golyóscsapot és egy könyökidomot szerelnek össze, ami extra csatlakozásokat hoz létre. Minden további csatlakozás potenciális szivárgási pontokat ad hozzá, és növeli az általános helyfoglalást a korlátozott szekrényben vagy berendezésben. Az integrált hajlított szerkezet szükségtelenné teszi az extra könyökrészeket, és megtartja a teljes furatú áramlási csatornát, hogy csökkentse a nyomásveszteséget a folyadékátvitel során.

1. A szög típusú csővezeték-szelepek alapvető tervezési logikája

A szögletes típusú golyóscsapok újragondolják a hagyományos egyenes átmenő szelepszerkezetet. A 90 fokban hajlított test befejezi az irányváltást, míg a belső golyós mechanizmus negyedfordulatnyi nyitás-zárás működést biztosít. A teljes furatú belső csatorna a belső átmérőt összhangban tartja a csatlakozó csővezetékekkel, elkerülve az áramlási zsugorodást, amely általában sok közönséges sarokszelepnél előfordul. A közeg áthaladhat az áramlási ellenállás nyilvánvaló növekedése nélkül.

A külső menetvégek közvetlen menetes csatlakozást biztosítanak a megfelelő csőcsatlakozások felé. A csatlakozási munkák során nincs szükség hegesztésre vagy bonyolult speciális szerszámokra. Ez a jellemző kényelmesebbé teszi a helyszíni összeszerelést és a későbbi karbantartási szétszerelést. A mérnökök kicserélhetik vagy ellenőrizhetik ezt a szelepet anélkül, hogy tönkretennék a környező csővezeték-szegmenseket.

• Az integrált 90 fokos hajlítás eltávolítja az extra könyökidomokat és a közbenső kötéseket
• A teljes furatú gömbszerkezet stabil áramlási kapacitást és alacsony nyomásesést biztosít
• A külső menetes interfészek megfelelnek a széles körben elfogadott szabványos csőcsatlakozási előírásoknak
• A negyedfordulatú kézi működés gyors nyitási és zárási reakciót biztosít

Számos kompakt mechanikus szekrény és falra szerelhető vízvezeték-elrendezés profitál ebből a szerkezeti koncepcióból.Külső menet 90°-ban hajlított teljes sárgaréz golyóscsapkiküszöböli a redundáns illesztési kombinációkat és optimalizálja a teljes csővezeték térbeli elrendezését.

2. Sárgaréz anyag teljesítménye folyadékszabályozó alkatrészekhez

A sárgaréz továbbra is széles körben megbízható ötvözet a folyadékszabályozó hardverek számára. Kiegyensúlyozott mechanikai szilárdságot, korróziógátló tulajdonságokat és finom megmunkálhatóságot biztosít. Víz, sűrített levegő, alacsony nyomású gáz és kompatibilis olajközeg üzemi környezetekben a sárgaréz anyag ellenáll az oxidációnak és a hosszú távú közepes érintkezés okozta lassú lebomlásnak. Néhány könnyű ötvözet alternatívával összehasonlítva a minősített sárgaréz szeleptest megőrzi szerkezeti stabilitását normál üzemi nyomásciklusok mellett.

A gyártási pontosság közvetlenül határozza meg a végső tömítési teljesítményt. A golyós mag, a szelepülék és a menetfelület precíz megmunkálása garantálja a mozgó alkatrészek szoros illeszkedését. A rossz feldolgozási pontosság rejtett szivárgási kockázatot okoz még akkor is, ha a nyersanyag eléri a szabványos követelményeket. A tömítések anyagai szintén fontos szerepet játszanak, mivel gyors öregedés vagy maradandó deformáció nélkül támogatják az ismételt nyitási-zárási ciklusokat.

Közös szelepház anyag-összehasonlítás

Az anyagválasztásnak meg kell felelnie a tényleges munkaközegnek és a környezeti környezetnek.Külső menet 90°-ban hajlított teljes sárgaréz golyóscsapa sárgaréz a test fő anyaga, célozva az általános vízvezeték- és mechanikus folyadékszabályozási forgatókönyveket, ahol a korrózió kockázata az elfogadható hatókörön belül marad.

3. Valós alkalmazási forgatókönyvek

A különböző telepítési helyek egyedi térbeli és funkcionális követelményeket támasztanak a sarok típusú gömbcsapokkal szemben. Ahol a csővezetékeknek 90 fokkal el kell fordulniuk a berendezések interfészei közelében, ez a szelep nagymértékben leegyszerűsítheti a teljes csőrendszert.

Lakossági és kereskedelmi vízvezeték rendszerek

A falba rejtett csővezetékek, a szekrényes vízellátó körök gyakran szűk beépítési térrel néznek szembe. A hagyományos szelep és könyökszerelvény túl sok helyet foglal el. Az integrált hajlított szelep közvetlenül köti össze a fali kivezető csövet és a végberendezést, csökkentve a csatlakozási mennyiséget. A szaniter létesítmények leágazási pontjaira és a kereskedelmi mellékhelyiségekben található vízellátó ágakra vonatkozik.

Mechanikus eszköz segédfolyadék körei

A légkompresszorok, a kis feldolgozóberendezések és a hűtőrendszerek gyakran helyi lekapcsolást igényelnek 90 fokos elfordulási pozícióknál. A külső menetes interfészek közvetlenül a berendezés menetes portjaihoz csatlakoznak. Az üzemeltetők gyorsan megszakíthatják a közepes áramlást a berendezés hibakereséséhez vagy a rutin karbantartáshoz anélkül, hogy le kellene zárniuk a fő rendszer csővezetékeit.

Könnyű ipari folyadékátvitel

A műhely sűrítettlevegős leágazó csővezetékeinek és az alacsony nyomású folyadékelosztó hálózatoknak megbízható helyi elzáró pontokra van szükségük. A kompakt méret segít több szelepegység elrendezésében a berendezés korlátozott szekrényében. A teljes furatú szerkezet elkerüli az áramláskorlátozást, ami fontos a rendszer működési hatékonyságának megőrzéséhez.

A fent említett telepítési feltételekhezKülső menet 90°-ban hajlított teljes sárgaréz golyóscsapintegrált megoldást kínál mind az irányváltási, mind a leállítási igények kielégítésére.

4. Gyakorlati szerelési és összeszerelési útmutató

Még a jól gyártott szelepek is szivárgást vagy korai károsodást okozhatnak a helytelen telepítési műveletek miatt. A terepi szerelési munkák során számos alapelvet kell követni.

A hivatalos telepítés előtt szemrevételezéssel kell ellenőrizni. Ellenőrizze a szeleptest felületét, a menetszakaszt és a fogantyú mozgását. Győződjön meg arról, hogy a golyós mag simán forog a teljes nyitás-zárás során. A szelepüregben lévő fémforgácsokat vagy szennyeződéseket el kell távolítani, hogy az üzembe helyezés után ne karcolódjanak meg a tömítőfelületek.

Külső menetes csatlakozásokhoz a megfelelő menettömítő anyagot megfelelően kell alkalmazni. Kerülje a tömítőszalag feltekercselését, különben törmelék kerülhet a szelep belső kamrájába, és károsíthatja a tömítőülékeket. A menetek meghúzásakor alkalmazzon erőt a szelepház hatszögletű helyzetére, soha ne fordítsa el az egész szelepet a fogantyúval. A túlzott nyomaték megrepedheti a sárgaréz testet vagy károsítja a belső menetszerkezetet.

Fenntartson hozzáférhető helyet a fogantyú mozgatásához a telepítés után. Győződjön meg arról, hogy a fogantyú 90 fokkal elforgatva nem ütközik a falnak, a szekrénynek vagy a szomszédos csöveknek. Ha a fogantyú helyzete zavarja a környező alkatrészeket, ellenőrizze, hogy az állítható fogantyúszerkezet alkalmazkodni tud-e a helyi elrendezési feltételekhez.

Meg kell jegyezni, hogyNingbo Ming Da Hai Chen Metal Products Co., Ltd.gyakorlati összeszerelési tippeket és műszaki referenciadokumentumokat nyújt a sárgaréz menetes szeleptermékeket a különböző projektkörnyezetekben telepítő partnerek számára.

5. Teljesítményteszt és hosszú távú szolgáltatási szempontok

A telepítés befejezése után a nyomás és a szivárgás ellenőrzése szükséges érvényesítési lépés. Fokozatosan emelje meg a rendszernyomást ahelyett, hogy azonnali teljes nyomást alkalmazna. Figyelje meg a menetes csatlakozási pozíciókat és a szelepszár területét sírás vagy buborékképződés miatt. Hajtson végre több teljes nyitási-zárási ciklust, és ellenőrizze, hogy a szelep üzemi nyomás alatt képes-e teljes elzáró hatást elérni.

Hosszú távú működés során a rendszeres szemrevételezés segít a korai kóros jelek felfedezésében. Ügyeljen arra, hogy kemény idegen részecskék áramlanak-e a csővezetékek belsejében. A szemcsés szennyeződések megkarcolhatják a gömbmag és a szelepülék tömítőfelületeit, és fokozatosan belső szivárgást okozhatnak. Ha a közeg szilárd részecskéket tartalmaz, a megfelelő szűrőberendezések hozzáadhatók az áramlás irányába.

Az üzemi hőmérsékletnek és nyomásnak a termék által meghatározott hatókörön belül kell maradnia. A névleges munkakörülmények túllépése lerövidíti az élettartamot és rejtett biztonsági kockázatokat hordoz magában. Ha a rendszer hosszú távú leálláson megy keresztül, rendszeresen működtesse a szelep nyitási-zárási ciklusait, hogy a mozgó alkatrészek rugalmasak maradjanak.

Az integrált hajlított gömbcsap valós csővezeték-elrendezési rejtvényeket old meg számtalan mérnöki projekthez. A gondos termékválasztás, a szabványos telepítés és a rutin állapotellenőrzés együttesen biztosítják a stabil folyadékszabályozási teljesítményt a hosszú távú működésű csőrendszereknél.
